Fancoil, iç ortamlarda ısıtma ve soğutma ihtiyacını karşılamak için kullanılan; içinde ısıtıcı/soğutucu serpantin (coil) ve hız kontrollü fan bulunan bir HVAC terminal cihazıdır. Merkezi bir iklimlendirme sistemine bağlı olarak çalışır ve mekânlarda hassas, hızlı ve verimli sıcaklık kontrolü sağlar.

Modern yapılarda enerji tasarrufu, düşük işletme maliyeti, sessiz çalışma ve modular yapı gibi avantajları nedeniyle en yaygın kullanılan iklimlendirme cihazlarından biridir.

1. Fancoil Cihazının Çalışma Prensibi

Fancoil, iki temel bileşen üzerinden çalışır:

1.1. Fan

• Odanın havasını cihaza çeker.

• Serpantinden geçen suyun sıcaklığına göre havayı ısıtır veya soğutur.

• Ardından havayı tekrar ortama üfler.

Fanlar çoğunlukla:

• DC inverter motorlar

• EC motor teknolojisi

• 3 kademeli AC motorlar

ile üretilir.

1.2. Coil (Serpantin)

Bakır boru ve alüminyum kanatlardan oluşan ısı değiştiricidir. İçinden geçen suyun sıcaklığına göre ısıl transfer yapar.

Serpantin tipleri:

• 2 borulu sistem (ısıtma veya soğutma)

• 4 borulu sistem (aynı anda ısıtma + soğutma hazır)

2. Fancoil Sistemlerinin Avantajları

2.1. Enerji Verimliliği

• Merkezi kazan veya chiller ile çalışan sistemlerde yüksek verimlilik sağlar.

• EC motorlu fancoil’ler %40’a kadar daha az elektrik tüketir.

2.2. Zon Kontrolü

Her oda veya bölge bağımsız olarak kontrol edilebilir.
Bu sayede gereksiz enerji tüketimi engellenir.

2.3. Düşük Ses Seviyesi

Özellikle otel odaları, ofisler ve hastanelerde tercih edilmesinin temel nedenidir.
45 dB altı çalışan modeller mevcuttur.

2.4. Esnek Montaj

• Döşeme tipi

• Tavan tipi

• Kaset tipi

• Kanallı fancoil

• Duvardan asma tip

gibi birçok montaj seçeneği sunar.

2.5. Düşük İşletme Maliyeti

Elektrik tüketimi düşük, bakım masrafı minimaldir.

3. Fancoil Çeşitleri

3.1. Duvardan Asma (Wall Mounted) Fancoil

Split klima görünümlüdür.
Modern yapılarda dekoratif çözümler için en çok tercih edilen modellerdendir.

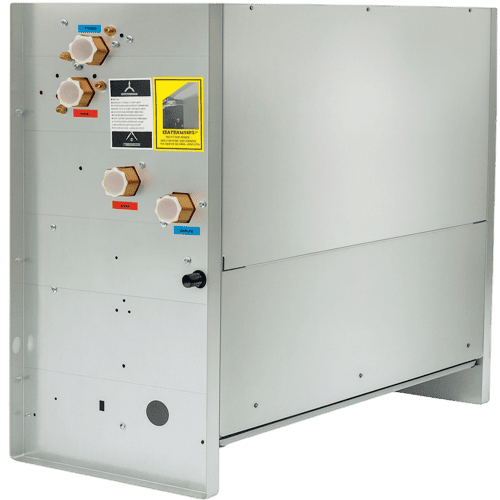

3.2. Döşeme Tipi Fancoil

Panjurlu veya kabinli şekilde üretilir.
Otel, hastane, ofis koridorları için idealdir.

3.3. Tavan Altı (Ceiling Suspended) Fancoil

Kasetsiz, ince yapılı modellerdir.
Tavan arasına gizlenebilir.

3.4. Kaset Tipi Fancoil

Tavana gömülü 4 yönlü üfleme sağlar.
Shopping mall, restoran ve ofis projelerinde yoğun kullanılır.

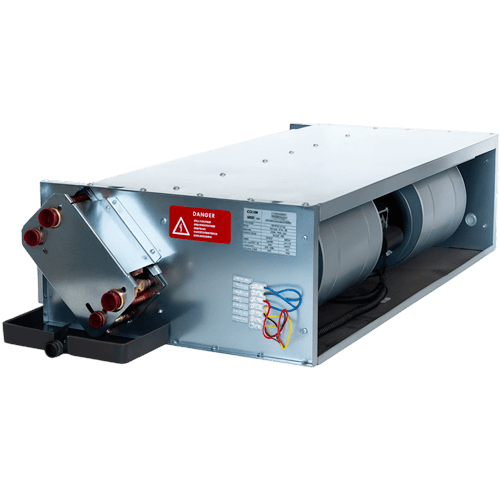

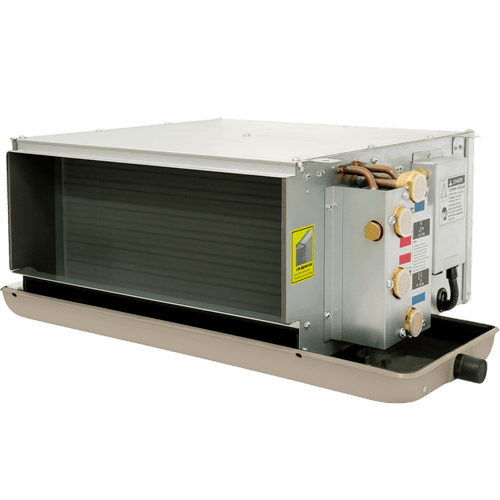

3.5. Kanallı (Ducted) Fancoil

Düşük, orta ve yüksek statik basınçlı modelleri vardır.
Büyük alanlarda tek cihazla birden fazla bölgeye hava dağıtılabilir.

4. Fancoil Sistemlerinde Kullanılan Borulama Yapıları

4.1. 2 Borulu Sistem

• Yazın soğuk su, kışın sıcak su devreye alınır.

• Ekonomiktir.

• Aynı anda hem ısıtma hem soğutma yapılamaz.

4.2. 4 Borulu Sistem

• Aynı anda ısıtma ve soğutmaya hazırdır.

• Lüks konutlar, oteller ve AVM projelerinde tercih edilir.

• İlk yatırım maliyeti daha yüksektir ancak konfor avantajı fazladır.

5. Fancoil Seçimi Nasıl Yapılır? (Projeci & Mühendis için Teknik Rehber)

Fancoil kapasitesi ve modeli aşağıdaki kriterlere göre belirlenir:

5.1. BTU/H Hesabı

Odanın:

• Metrekare

• Tavan yüksekliği

• Güneş alma durumu

• İnsan sayısı

• Elektronik yük

• Cam alanı

• Yalıtım türü

gibi parametrelerine göre hesaplanır.

5.2. Statik Basınç Gereksinimi

Kanallı modeller için:

• Kanal uzunluğu

• Dirsek miktarı

• Izgara-panjur seçimi
  göz önünde bulundurulur.

5.3. Ses Seviyesi

Otel & hastane gibi projelerde 35–45 dB arası modeller tercih edilir.

5.4. Motor Tipi

• EC motor → yüksek verim, düşük ses

• AC motor → ekonomik çözüm

5.5. Filtre Sınıfı

G4, G7, HEPA vb. filtre seçenekleri bulunabilir.

6. Fancoil Bakım ve Servis Gereksinimleri

Fancoil cihazlarının performansı bakım ile doğrudan ilişkilidir.

Temel bakım adımları:

• Filtre temizliği

• Serpantin yüzeylerinin tozdan arındırılması

• Fan motoru rulman kontrolü

• Drenaj hattının tıkanıklıklarının giderilmesi

• Fan hız kontrol ünitesinin test edilmesi

Düzenli bakım ile cihazın ömrü 10–15 yıl arası uzar.

7. Fancoil Kullanım Alanları

Fancoil, çok geniş bir uygulama alanına sahiptir:

• Oteller

• AVM ve iş merkezleri

• Ofisler

• Hastaneler

• Rezidans & konut projeleri

• Okullar ve üniversiteler

• Restoran ve kafeler

• Sinema ve konferans salonları

• Endüstriyel tesis idari binaları

• Havalimanları

8. Suvsan HVAC Mühendisliği Perspektifi ile Fancoil Sistemleri

Suvsan, profesyonel havalandırma projeleri, fan teknolojileri ve iklimlendirme sistemleri alanındaki uzmanlığıyla fancoil senaryolarında mühendislik çözümleri sunabilir:

• Fancoil + segman fan + taze hava ünitesi entegrasyonu

• Fancoil ile basınçlandırma/egzost sistemlerinin ortak projelendirilmesi

• Düşük sesli EC motorlu özel üretim fan seçenekleri

• Otel & rezidans projeleri için merkezi otomasyon entegrasyonu
