PP Radyal Fan Yön Şeması

PP Salyangoz | Radyal Fan Fan Yönü Seçimi

PP radyal salyangoz fanlarda yön seçimi, fanın emme yönüne ve atma yönüne göre belirlenir. Genellikle iki ana yön seçeneği bulunur:

1. Saat Yönünde (CW - Clockwise):

·         Tanım: Fanın pervanesi saat yönünde döner.

·         Kullanım: Genellikle havayı sağdan emip yukarı doğru veya sola doğru atan fanlardır.

·         Belirleme: Fanın motor tarafından bakıldığında pervanenin saat yönünde döndüğü görülür.

·         Uygulama: Genellikle egzoz sistemlerinde, hava temizleme ünitelerinde ve bazı endüstriyel uygulamalarda kullanılır.

2. Saat Yönünün Tersi (CCW - Counter Clockwise):

·         Tanım: Fanın pervanesi saat yönünün tersine döner.

·         Kullanım: Genellikle havayı soldan emip yukarı doğru veya sağa doğru atan fanlardır.

·         Belirleme: Fanın motor tarafından bakıldığında pervanenin saat yönünün tersine döndüğü görülür.

·         Uygulama: Genellikle havalandırma sistemlerinde, soğutma sistemlerinde ve bazı endüstriyel uygulamalarda kullanılır.

Yön Seçimini Etkileyen Faktörler:

·         Uygulama Alanı: Fanın kullanılacağı alanın geometrisi ve hava akışının yönlendirilmesi gereken yer.

·         Sistem Tasarımı: Mevcut havalandırma veya egzoz sisteminin tasarımı.

·         Mevcut Boru Hattı: Boru hattının konumu ve yönü.

·         Motor Konumu: Motorun fan gövdesine göre konumu.

Yön Seçimi Nasıl Yapılır?

1.    Uygulama Gereksinimlerini Belirleyin: Havanın hangi yönden emilmesi ve hangi yöne atılması gerektiğini belirleyin.

2.    Fan Özelliklerini İnceleyin: Fanın teknik özelliklerinde belirtilen dönüş yönünü (CW veya CCW) kontrol edin. Genellikle fanın üzerinde bir etiket veya ok işareti ile belirtilir.

3.    Motor Bağlantısını Kontrol Edin: Bazı fanlarda motor bağlantısı değiştirilerek dönüş yönü tersine çevrilebilir. Ancak bu, her fan için geçerli değildir ve üretici talimatlarına göre yapılmalıdır.

4.    Doğru Yönde Test Edin: Kurulumdan sonra fanın doğru yönde döndüğünü ve hava akışının istenen yönde olduğunu kontrol edin.

Önemli Notlar:

·         Yanlış yön seçimi, fanın verimliliğini düşürebilir, gürültüyü artırabilir ve hatta motora zarar verebilir.

·         Fan montajı ve bağlantıları her zaman yetkili bir personel tarafından yapılmalıdır.

·         Fan seçimi yaparken, sadece yön değil, aynı zamanda hava debisi (m³/h veya CFM), statik basınç (Pa veya inH2O) ve fanın malzeme özellikleri (PP malzeme kimyasallara dayanıklılığı sağlar) gibi diğer faktörleri de göz önünde bulundurun.

·         Fan üreticisinin kataloğunda veya teknik dokümanlarında fanın performans eğrileri ve diğer önemli bilgiler yer alır. Bu bilgileri inceleyerek doğru fanı seçebilirsiniz.

Umarım bu bilgiler PP radyal salyangoz fan yön seçimi konusunda size yardımcı olur.

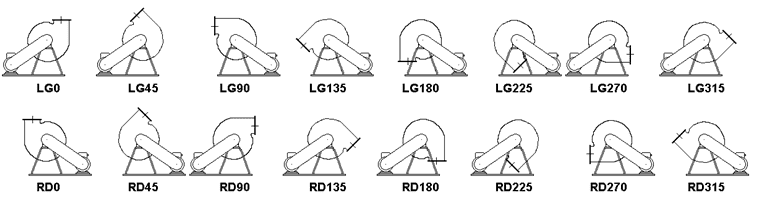

Not: Şemadaki Çizimlere Motorun Sırt Kısmından Bakıyoruz, Emiş Merkezi Arka Orta Merkezde Kalmaktadır!

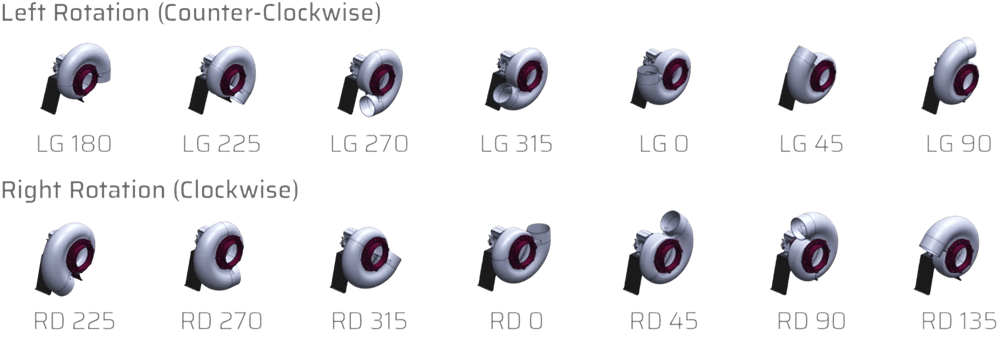

Direkt Akuple PP Radyal Fan Yön Şeması
