Salyangoz fanlar, endüstriyel ve ticari uygulamalarda yaygın olarak kullanılan, özel tasarımlı fanlardır. İşte salyangoz fanlar hakkında detaylı bilgi:

Salyangoz Fan Nedir?

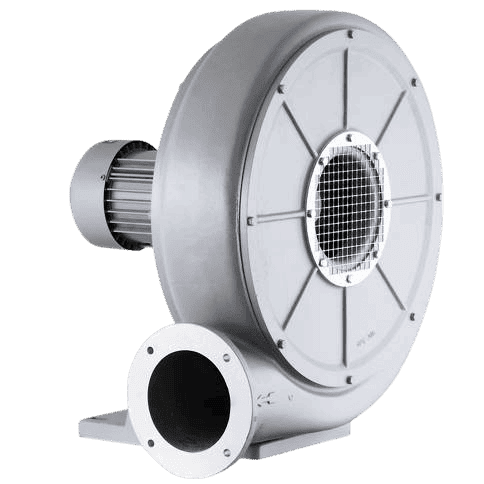

Salyangoz fan, adını spiral şeklindeki salyangoz kabuğuna benzeyen gövdesinden alan bir fan türüdür. Bu fanlar, genellikle bir çark (pervane) ve bu çarkı çevreleyen salyangoz şeklinde bir muhafazadan oluşur. Bu tasarım, havanın fan içerisine girdikten sonra merkezkaç kuvvetiyle dışarı doğru atılmasını sağlar.

Salyangoz Fan Ne İşe Yarar?

Salyangoz fanların temel işlevleri şunlardır:

·         Hava veya Gaz Transferi: Hava, duman, toz, gaz veya diğer partikülleri bir yerden başka bir yere taşımak.

·         Havalandırma: Kapalı alanlardaki havayı tazelemek ve sirküle etmek.

·         Soğutma: Makine, ekipman veya prosesleri soğutmak.

·         Kurutma: Malzemeleri kurutmak için hava akımı sağlamak.

·         Basınçlandırma: Belirli bir alanda basıncı artırmak.

·         Emiş: Toz, duman veya diğer kirleticileri emerek ortamdan uzaklaştırmak.

Salyangoz Fan Nasıl Çalışır?

Salyangoz fanların çalışma prensibi şu şekildedir:

1.    Hava Girişi: Hava, fanın merkezindeki emiş ağzından (genellikle dairesel) içeri girer.

2.    Çark Dönüşü: Elektrik motoruyla tahrik edilen çark (pervane), yüksek hızda dönmeye başlar.

3.    Merkezkaç Kuvveti: Dönen çark, havayı merkezkaç kuvvetiyle dışarı doğru iter.

4.    Salyangoz Muhafaza: Dışarı doğru itilen hava, salyangoz şeklindeki muhafazanın içinde toplanır. Muhafazanın spiral yapısı, havanın basıncını artırır ve düzenli bir şekilde dışarı atılmasını sağlar.

5.    Hava Çıkışı: Basınçlı hava, salyangoz muhafazanın çıkış ağzından (genellikle dikdörtgen veya dairesel) dışarı atılır.

Salyangoz Fan Kullanım Alanları?

Salyangoz fanlar, çok çeşitli endüstriyel ve ticari uygulamalarda kullanılır:

·         Endüstriyel Havalandırma: Fabrikalar, atölyeler, depolar gibi büyük alanların havalandırılması.

·         Klima Sistemleri: Merkezi klima sistemlerinde hava sirkülasyonu sağlamak.

·         Isıtma Sistemleri: Isıtma sistemlerinde sıcak hava dağıtımını sağlamak.

·         Toz Toplama Sistemleri: Fabrikalarda ve atölyelerde oluşan tozları emerek ortamdan uzaklaştırmak.

·         Duman Tahliye Sistemleri: Yangın durumunda dumanı tahliye etmek.

·         Kurutma Fırınları: Endüstriyel kurutma işlemlerinde kullanılır.

·         Boya Kabinleri: Boya kabinlerinde havalandırma ve boya buharı tahliyesi için kullanılır.

·         Plastik Enjeksiyon Makineleri: Plastik enjeksiyon makinelerinin soğutulmasında kullanılır.

·         Elektronik Cihaz Soğutma: Yüksek güçlü elektronik cihazların (örneğin, güç kaynakları, invertörler) soğutulmasında kullanılır.

·         Baskı Makineleri: Baskı makinelerinde kağıt kurutma ve havalandırma işlemlerinde kullanılır.

·         Tarım: Seracılıkta havalandırma ve iklim kontrolü için kullanılır.

·         Madencilik: Maden ocaklarında havalandırma ve gaz tahliyesi için kullanılır.

Salyangoz Fan Çeşitleri Nelerdir?

Salyangoz fanlar, çeşitli kriterlere göre sınıflandırılabilir:

·         Çark Tipine Göre:

o    Radyal Çarklı Fanlar: Yüksek basınç gerektiren uygulamalar için uygundur.

o    Eğik Kanatlı Çarklı Fanlar: Orta basınç ve debi gerektiren uygulamalar için uygundur.

o    Geriye Eğik Kanatlı Çarklı Fanlar: Yüksek verimlilik ve düşük ses seviyesi gerektiren uygulamalar için uygundur.

o    Öne Eğik Kanatlı Çarklı Fanlar: Yüksek debi gerektiren uygulamalar için uygundur.

·         Malzemeye Göre:

o    Galvanizli Sac: Genel amaçlı uygulamalar için ekonomik bir seçenektir.

o    Paslanmaz Çelik: Korozyona dayanıklı ortamlarda (kimyasal tesisler, gıda işleme tesisleri vb.) kullanılır.

o    Plastik: Hafif ve korozyona dayanıklı bir seçenektir.

o    Alüminyum: Hafif ve ısı iletkenliği yüksek bir seçenektir.

·         Motor Tipine Göre:

o    AC Motorlu Fanlar: Şebeke elektriğiyle çalışan standart motorlu fanlardır.

o    DC Motorlu Fanlar: Doğru akımla çalışan motorlu fanlardır. Genellikle taşınabilir veya bataryayla çalışan uygulamalarda kullanılır.

o    EC Motorlu Fanlar: Elektronik komütasyonlu (EC) motorlar, yüksek verimlilik ve kontrol edilebilirlik sağlar.

·         Kullanım Alanına Göre:

o    Endüstriyel Tip Salyangoz Fanlar: Ağır hizmet tipi, dayanıklı ve yüksek performanslı fanlardır.

o    Ticari Tip Salyangoz Fanlar: Daha küçük ve hafif, genellikle ofisler, restoranlar gibi ticari mekanlarda kullanılır.

o    HVAC Tipi Salyangoz Fanlar: Klima ve havalandırma sistemlerinde kullanılan özel tasarımlı fanlardır.

·         Bağlantı Şekline Göre:

o    Direkt Bağlantılı Fanlar: Çark doğrudan motor miline bağlıdır.

o    Kayış Kasnaklı Fanlar: Çark, motor miline kayış ve kasnak sistemiyle bağlıdır. Bu sistem, fan hızının ayarlanmasına olanak tanır.

Salyangoz Fan Nasıl İmal Edilir?

Salyangoz fanların imalat süreci şu adımlardan oluşur:

1.    Tasarım: Müşteri ihtiyaçlarına ve uygulama gereksinimlerine göre fanın tasarımı yapılır. Bu aşamada, fanın boyutları, çark tipi, motor gücü, malzeme seçimi gibi parametreler belirlenir.

2.    Malzeme Kesimi: Tasarımı yapılan fanın parçaları (çark, salyangoz muhafaza, bağlantı flanşları vb.) uygun malzemelerden (sac, paslanmaz çelik, plastik vb.) kesilir.

3.    Şekillendirme: Kesilen parçalar, presler, bükme makineleri veya diğer şekillendirme ekipmanları kullanılarak tasarımda belirtilen şekillere getirilir.

4.    Kaynak: Salyangoz muhafazanın parçaları ve diğer bağlantı elemanları kaynaklanır.

5.    Çark Montajı: Çark, motor miline veya kayış kasnak sistemine monte edilir.

6.    Balans Ayarı: Çarkın dengesizliği giderilir. Bu, fanın titreşimsiz ve sessiz çalışmasını sağlar.

7.    Motor Montajı: Elektrik motoru, fan gövdesine monte edilir.

8.    Boya ve Kaplama: Fanın metal yüzeyleri, korozyona karşı koruma sağlamak amacıyla boyanır veya kaplanır.

9.    Test: Fanın performansı (hava debisi, basınç, ses seviyesi, titreşim vb.) test edilir ve tasarım özelliklerine uygunluğu kontrol edilir.

10.  Ambalaj: Fan, nakliye sırasında zarar görmemesi için uygun şekilde ambalajlanır.

Salyangoz Fan Seçerken Nelere Dikkat Edilmeli?

Salyangoz fan seçimi, uygulamanın gereksinimlerine ve özelliklerine göre dikkatli bir şekilde yapılmalıdır. İşte dikkat edilmesi gereken önemli faktörler:

·         Hava Debisi (Debi): Fanın belirli bir zamanda taşıması gereken hava miktarıdır (m³/saat veya CFM olarak ifade edilir).

·         Basınç: Fanın havayı itmek için oluşturması gereken basınçtır (Pa veya inç su sütunu olarak ifade edilir).

·         Uygulama Alanı: Fanın hangi ortamda kullanılacağı (örneğin, temiz hava, tozlu ortam, korozif ortam).

·         Çalışma Sıcaklığı: Fanın çalışacağı ortamın sıcaklığı.

·         Ses Seviyesi: Fanın çalışma sırasında çıkaracağı ses düzeyi.

·         Verimlilik: Fanın enerji tüketimi ve performansı arasındaki oran.

·         Boyut ve Montaj: Fanın fiziksel boyutları ve montaj kolaylığı.

·         Motor Gücü ve Voltajı: Fanın motorunun gücü ve şebeke voltajına uygunluğu.

·         Koruma Sınıfı: Fanın dış etkenlere (toz, su vb.) karşı koruma düzeyi (IP derecesi).

·         Sertifikalar: Fanın ilgili standartlara (örneğin, CE, ISO) uygun olduğunu gösteren sertifikalar.

·         Marka ve Güvenilirlik: Güvenilir bir markanın kaliteli ürünlerini tercih etmek.

·         Garanti ve Servis: Ürünün garanti süresi ve servis olanakları.

·         Fiyat: Bütçenize uygun bir fan seçmek. Ancak, sadece fiyata odaklanmak yerine, performans ve kaliteyi de göz önünde bulundurmak önemlidir.

·         Çark Tipi: Uygulama gereksinimlerine göre uygun çark tipini seçmek (radyal, eğik kanatlı, geriye eğik kanatlı, öne eğik kanatlı).

·         Malzeme: Ortam koşullarına uygun malzeme seçimi (galvanizli sac, paslanmaz çelik, plastik vb.).

Salyangoz fan seçimi, karmaşık bir süreç olabilir. Bu nedenle, uzman bir mühendis veya tedarikçi ile görüşerek doğru fanı seçmek en iyisidir. Uygulamanızın gereksinimlerini ve yukarıdaki faktörleri dikkate alarak, ihtiyaçlarınıza en uygun salyangoz fanı seçebilirsiniz.
