Radyal Fan Nedir? | Nasıl Çalışır?

Radyal Fan Nedir? | Nasıl Çalışır?

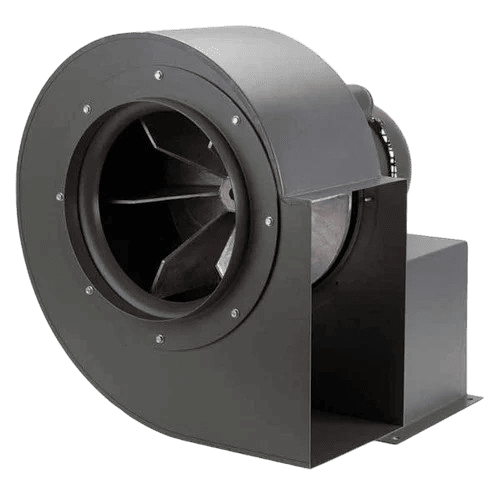

Radyal fanlar, havayı dönme eksenine dik (radyal) bir şekilde hareket ettiren mekanik cihazlardır. Genellikle "santrifüj fanlar" olarak da adlandırılırlar çünkü havayı merkezden dışarıya doğru, bir santrifüj kuvveti etkisiyle iterler. Temel olarak bir motor tarafından döndürülen bir çark (impeller) ve bu çarkı çevreleyen bir gövdeden (volute veya scroll) oluşurlar.

Temel Çalışma Prensibi:

1. Hava Girişi: Hava, fanın merkezindeki emme ağzından (genellikle çarkın eksenel kısmında) içeri girer.
2. Hava Hızlanması: Dönen çark üzerindeki kanatlar (bıçaklar), havayı kendi aralarında yakalar ve dönme hareketiyle birlikte hızlandırır. Bu esnada havaya kinetik enerji kazandırılır.
3. Radyal Yönlendirme: Hızlanan hava, santrifüj kuvvetinin etkisiyle çarkın dış kenarlarına doğru savrulur.
4. Basınç Artışı: Çarktan çıkan yüksek hızlı hava, fanın salyangoz şeklindeki gövdesine (volute) girer. Bu gövde, havanın kinetik enerjisinin bir kısmını statik basınca dönüştürerek basınçlı bir hava akışı oluşturur. Gövdenin giderek genişleyen yapısı, hava hızının düşmesini sağlarken basıncın artmasına yardımcı olur.
5. Hava Çıkışı: Basınçlı hava, gövdenin çıkış ağzından (discharge) sisteme veya ortama aktarılır.

Radyal Fan Ne İşe Yarar?

Radyal fanlar, genellikle yüksek basınç ve orta seviyede hava debisi (akış hızı) gerektiren uygulamalarda kullanılırlar. Temel işlevleri şunlardır:

• Havalandırma: Binalar, tüneller, madenler ve diğer kapalı alanlarda taze hava sağlamak ve kirli havayı dışarı atmak.
• İklimlendirme (HVAC): Klima sistemlerinde havayı sirküle etmek ve kanallar aracılığıyla dağıtmak.
• Endüstriyel Prosesler:
• Toz ve partikül toplama sistemlerinde kirli havayı emmek ve filtreleme ünitelerine taşımak.
• Kurutma fırınlarında sıcak havayı sirküle etmek.
• Pnömatik taşıma sistemlerinde malzemeleri hava akımıyla taşımak.
• Kazan ve fırınlarda yanma havası sağlamak veya duman gazlarını uzaklaştırmak.
• Soğutma sistemlerinde ekipmanları soğutmak.
• Otomotiv: Bazı araçlarda motor soğutma veya kabin havalandırması için kullanılabilir.
• Ev Aletleri: Bazı elektrikli süpürgelerde veya fırınlarda hava akışı sağlamak.

Aksiyel ve Radyal Fan Arasındaki Fark

Aksiyel ve radyal fanlar, hava hareketini sağlama prensipleri bakımından temel farklılıklara sahiptir:

Özetle:

• Aksiyel fanlar: Büyük miktarda havayı düşük basınca ihtiyaç duyulan yerlerde hareket ettirmek için idealdir (örneğin, bir odanın genel havalandırması).
• Radyal fanlar: Daha yüksek basınca ihtiyaç duyulan ve havanın bir kanal sistemi veya direnç üzerinden geçirilmesi gereken yerlerde daha uygundur (örneğin, bir toz toplama sistemi).

Radyal Fan Tipleri Nelerdir?

Radyal fanlar, çark kanatlarının şekline ve tasarımına göre farklı tiplere ayrılırlar. En yaygın radyal fan tipleri şunlardır:

• Düz Kanatlı Radyal Fanlar (Backward Inclined): Kanatlar, dönme yönünün tersine doğru eğimlidir. Bu tasarım, yüksek verimlilik ve dengeli performans sunar. Ayrıca, aşırı yüklenmeye karşı dirençlidirler. Genellikle temiz veya hafif tozlu hava uygulamalarında kullanılırlar.
• Öne Eğik Kanatlı Radyal Fanlar (Forward Curved): Kanatlar, dönme yönüne doğru eğimlidir. Bu tasarım, belirli bir devirde daha yüksek hava debisi ve daha düşük hızda daha yüksek basınç üretir. Kompakt tasarımları sayesinde küçük alanlarda kullanılabilirler. Ancak, tozlu ve partiküllü ortamlarda kanatlarda birikme sorunu yaşanabilir. Genellikle temiz hava uygulamalarında ve HVAC sistemlerinde tercih edilirler.
• Geriye Eğik Radyal Kanatlı Fanlar (Backward Curved with Airfoil Blades): Kanatlar, aerodinamik profilli (airfoil) olacak şekilde geriye doğru eğimlidir. Bu tasarım, en yüksek verimliliği ve düşük ses seviyesini sunar. Ancak, imalatı daha karmaşıktır ve maliyeti daha yüksek olabilir. Temiz hava ve enerji verimliliğinin önemli olduğu uygulamalarda kullanılırlar.
• Radyal Uçlu Radyal Fanlar (Radial Blade): Kanatlar, radyal olarak dışa doğru düz bir şekilde uzanır. Bu tasarım, aşındırıcı ve yüksek oranda tozlu veya partiküllü hava içeren uygulamalar için idealdir. Kanatların basit ve sağlam yapısı, aşınmaya ve birikmeye karşı dayanıklılık sağlar. Ancak, verimlilikleri diğer tiplere göre genellikle daha düşüktür.

Radyal Fanlar Nerede Kullanılır?

Radyal fanlar, geniş bir uygulama yelpazesine sahiptir. Başlıca kullanım alanları şunlardır:

• Isıtma, Havalandırma ve İklimlendirme (HVAC) Sistemleri: Merkezi klima santrallerinde, kanal tipi fanlarda, çatı tipi fanlarda ve fan coil ünitelerinde hava sirkülasyonu ve basınçlandırma için.
• Endüstriyel Havalandırma: Fabrikalar, atölyeler ve diğer endüstriyel tesislerde genel havalandırma, proses havalandırması ve duman tahliyesi için.
• Toz Toplama ve Filtrasyon Sistemleri: Endüstriyel tesislerde oluşan toz, duman ve partikülleri emerek filtreleme ünitelerine taşımak için.
• Kurutma Sistemleri: Endüstriyel kurutma fırınlarında sıcak havayı sirküle etmek ve nemi uzaklaştırmak için.
• Yanma Hava Sistemleri: Kazanlarda, fırınlarda ve diğer yakma ünitelerinde yanma için gerekli havayı sağlamak veya duman gazlarını egzoz etmek için.
• Pnömatik Taşıma Sistemleri: Tahıl, talaş, toz gibi malzemeleri hava akımıyla borular aracılığıyla taşımak için.
• Proses Ekipmanları Soğutması: Büyük elektrik motorları, jeneratörler ve diğer endüstriyel ekipmanların soğutulması için.
• Tünel ve Metro Havalandırması: Yeraltı ulaşım sistemlerinde temiz hava sağlamak ve acil durumlarda dumanı tahliye etmek için.
• Maden Havalandırması: Yeraltı madenlerinde çalışanlara temiz hava sağlamak ve zararlı gazları uzaklaştırmak için.
• Otomotiv Endüstrisi: Bazı araçlarda motor soğutma fanı veya kabin havalandırma fanı olarak.
• Ev Aletleri: Elektrikli süpürgelerde emme gücü oluşturmak, fırınlarda konveksiyonel ısıtma sağlamak için.

Radyal Fanların Avantajı Nedir?

Radyal fanlar, belirli uygulamalar için birçok önemli avantaja sahiptir:

• Yüksek Basınç Üretimi: Kanal sistemleri ve yüksek dirençli uygulamalar için gerekli olan yüksek basıncı etkili bir şekilde sağlayabilirler.
• Dirençli Sistemlerde İyi Performans: Hava akışına karşı oluşan direnci iyi bir şekilde yenebilirler.
• Geniş Uygulama Alanı: Farklı endüstriyel ve ticari uygulamalarda kullanılabilirler.
• Farklı Tasarım Seçenekleri: Kanat şekli ve malzeme seçimiyle farklı ihtiyaçlara uygun çözümler sunarlar.
• Sağlam ve Dayanıklı Yapı: Genellikle uzun ömürlü ve güvenilir bir çalışma sunarlar.
• Kontrollü Hava Akışı: Hava debisi ve basıncı, fanın dönüş hızı ayarlanarak kolayca kontrol edilebilir.
• Tozlu ve Partiküllü Ortamlara Uygun Tipler: Radyal uçlu fanlar gibi bazı tipler, aşındırıcı ve kirli hava koşullarında iyi performans gösterebilirler.

Radyal Fan Nasıl İmal Edilir?

Radyal fanların imalat süreci, fanın tipine, boyutuna ve kullanılan malzemelere göre değişiklik gösterebilir. Ancak genel olarak aşağıdaki adımları içerir:

1. Tasarım ve Mühendislik: Müşteri ihtiyaçlarına ve uygulama gereksinimlerine göre fanın aerodinamik tasarımı, boyutları, malzeme seçimi ve diğer özellikleri belirlenir. CAD (Bilgisayar Destekli Tasarım) yazılımları kullanılarak detaylı teknik çizimler oluşturulur.
2. Malzeme Seçimi: Fanın çalışacağı ortama ve uygulama gereksinimlerine göre uygun malzemeler seçilir. Genellikle kullanılan malzemeler arasında karbon çelik, paslanmaz çelik, alüminyum ve bazı durumlarda plastik veya kompozit malzemeler bulunur.
3. Çark İmalatı:
• Kanat İmalatı: Kanatlar, seçilen malzemeye göre kesme, bükme, presleme veya döküm gibi yöntemlerle ayrı ayrı üretilebilir.
• Göbek İmalatı: Çarkın merkezindeki göbek de benzer yöntemlerle imal edilir.
• Kaynak veya Birleştirme: Kanatlar, göbek üzerine kaynak, cıvata veya diğer birleştirme yöntemleriyle sabitlenir. Hassas balans ayarı için kaynak işlemleri özenle yapılır.
• Balans Ayarı: Çarkın dengeli dönmesi için dinamik veya statik balans ayarı yapılır. Bu, titreşimleri ve gürültüyü azaltır ve rulman ömrünü uzatır.
4. Gövde İmalatı (Volute):
• Kesme ve Bükme: Gövdeyi oluşturacak metal levhalar, tasarıma göre kesilir ve bükülür.
• Kaynak: Bükülen parçalar kaynaklanarak salyangoz şeklindeki gövde oluşturulur. Giriş ve çıkış flanşları da gövdeye kaynaklanır.
5. Motor ve Tahrik Sistemi: Uygulamaya uygun elektrik motoru seçilir. Tahrik sistemi, doğrudan akuple (motor doğrudan çarka bağlı) veya kayış-kasnak sistemi olabilir. Motorun montajı için gerekli bağlantı elemanları ve destekler hazırlanır.
6. Yüzey İşlemleri: Fanın ve bileşenlerinin korozyona karşı korunması ve estetik görünümü için boyama, galvanizleme veya diğer yüzey kaplama işlemleri uygulanabilir.
7. Montaj: Çark, motor ve tahrik sistemi gövdeye monte edilir. Tüm bağlantıların güvenli ve doğru olduğundan emin olunur.
8. Kalite Kontrol ve Test: İmalatın her aşamasında kalite kontrol işlemleri yapılır. Tamamlanan fan, debi, basınç, ses seviyesi ve titreşim gibi performans parametrelerinin test edildiği bir test standında çalıştırılır.
9. Sevkiyat ve Ambalaj: Testleri başarıyla geçen fanlar, nakliye sırasında zarar görmemeleri için uygun şekilde ambalajlanır ve müşteriye sevk edilir.

İmalat süreci, otomasyon seviyesine, üretim hacmine ve fanın karmaşıklığına göre değişiklik gösterebilir. Büyük ölçekli üretimde genellikle daha fazla otomasyon ve özel makine kullanılır.
