Radyal İç Fan
Radyal İç Fan Nedir?
Radyal İç Fanlar salyangoz şeklinde çift emişli motorlu veya motorsuz ( kayış kasnak sistemli ) fanlardır. Genellikle kabin içi montajı yapılarak havalandırma uygulamalarında ve düşük basınç sistemlerinde sessiz yapıları sayesinde tercih edilirler. Öne eğimli sık kanatlı ve geriye eğimli seyrek kanatlı fan tipleri mevcuttur. Kasaları galvanize çelik sacdan yapılırlar. Pervaneleri galvanize çelik sac veya st 37 sac üzeri statik boyalı olarak balansı alınmış şekilde imal edilirler.Radyal İç Fan Tipleri Nelerdir?

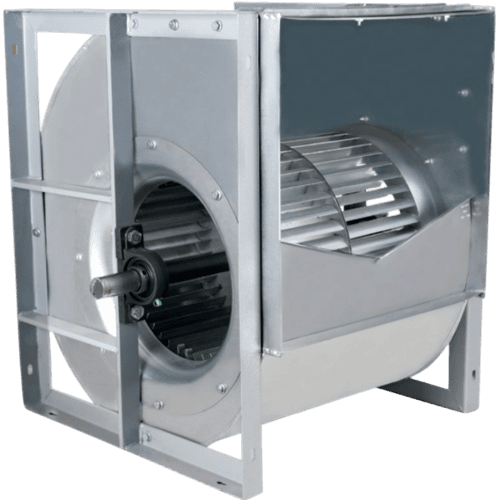

Sık Kanatlı Çift Emişli Radyal İç Fan
Sık kanatlı çift emişli radyal iç fanlar daha çok hücreli aspiratör dediğimiz kasaların içlerine yerleştirilen fanlardır. Bu fanlar kayış kasnak sistemi ile çalışırlar ve düşük basınç uygulamalarında tercih edilirler. Havalandırma egzoz sitemlerinde ve taze hava sistemlerinde kullanılırlar.Seyrek Kanatlı Çift Emişli Radyal İç Fan

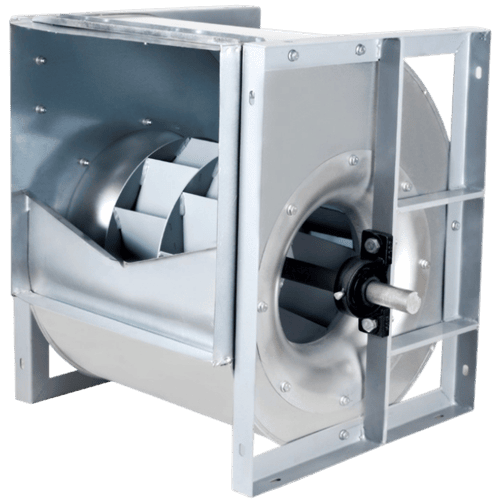

Seyrek kanatlı çift emişli radyal iç fanlar daha çok hücreli aspiratör dediğimiz kasaların içlerine yerleştirilen fanlardır. Bu fanlar kayış kasnak sistemi ile çalışırlar ve düşük basınç uygulamalarında tercih edilirler. Havalandırma egzoz sitemlerinde ve taze hava sistemlerinde kullanılırlar.Kendinden Motorlu Çift Emişli Radyal İç Fan
Kendinden motorlu radyal çift emişli fanlar düşük ses seviyeli havalkandırma fanlarıdır. iç akuple olarak bulunan motoru sayesinden kayış kasnak sistemie ihtiyaç duymadan direkt olarak çalışabilir. Kabin içine montajlı şekilde kullanılabileceği gibi tek başına da kullanılabilirler.Hücre İçi Fan
Radyal İç Fan Tabirleri?
İç Fan Fiyatları?
Radyal Çift Emişli Fanlar – Yüksek Debi, Yüksek Performans, Endüstriyel Havalandırmanın Güç Merkezi
Endüstriyel havalandırma sistemlerinde, geniş alanlarda yüksek hava debisi ve güçlü basınç gerektiren uygulamalarda radyal çift emişli fanlar (double inlet centrifugal fans) en verimli çözümlerden biridir. Özellikle fabrikalar, üretim hatları, depolar, ticari binalar, ısıtma-soğutma santralleri, HVAC kabinleri ve havalandırma ünitelerinde yaygın olarak kullanılır.
Suvsan mühendisliği ile üretilen radyal çift emişli fanlar, hem performans hem dayanıklılık hem de sessiz çalışma özellikleriyle öne çıkar.
Radyal Çift Emişli Fan Nedir?
Radyal çift emişli fan, fan gövdesine iki taraftan hava emişi yapan, geniş hacimli ortamlarda yüksek debi sağlayan özel tasarım bir santrifüj fan tipidir.
Teknik avantajları:
-
Çift taraflı emiş sayesinde daha yüksek hava debisi (m³/h)
-
Orta ve yüksek basınçlı havalandırma ihtiyaçlarına uygun yapı
-
Büyük cihazlarda kompakt kurulum imkânı
-
Düşük titreşim – daha dengeli çalışma
-
Enerji verimliliği yüksek gövde ve rotor tasarımı
Bu nedenle endüstride “yüksek hava debisinin kralı” olarak kabul edilir.
Radyal Çift Emişli Fanların Yapısı ve Çalışma Prensibi
Bu fanların temel bileşenleri:
-
Çift girişli emiş ağzı (double inlet)
-
Salyangoz gövde (spiral body)
-
Çift taraflı hava girişine uygun impeller / pervane
-
Motor – kayış-kasnak tahrikli veya direkt akuple sistem
-
Statik ve dinamik balansı yapılmış rotor sistemi
-
Sessiz çalışma için titreşim önleyici takozlar
-
Galvaniz, DKP sac, paslanmaz çelik veya özel kaplama gövde seçenekleri
Çalışma prensibi:
Hava fanın her iki tarafından emilir → rotor merkezinde toplanır → salyangoz gövdeden yüksek hızlı şekilde dışarı atılır. Bu, klasik tek emişli fanlara göre daha fazla hava hareketi sağlar.
Radyal Çift Emişli Fan Nerelerde Kullanılır?
Kullanım alanı oldukça geniştir:
Endüstriyel Alanlar
Fabrikalar
Üretim bantları
Makine daireleri
Isı geri kazanım cihazları
Toz toplama sistemleri
Endüstriyel havalandırma kabinleri
HVAC & Tesisat Sistemleri
Hücreli tip aspiratörler
Klima santralleri
Isıtma-soğutma havalandırma santralleri
Kanallı havalandırma sistemleri
Ticari Ortamlar
AVM havalandırması
Oteller, restoranlar, kafeler
Büyük mutfak aspirasyon sistemleri
Özel Kullanım Alanları
Fan-coil sistemleri
Chiller hatları
Kanal yükü fazla olan projeler
Yüksek mesafe üfleme gerektiren bölgeler
Bu çeşitlilik, çift emişli radyal fanların pazardaki en çok tercih edilen sanayi tipi fanlardan biri olmasını sağlar.
Radyal Çift Emişli Fanların Teknik Özellikleri
Suvsan mühendisliğiyle üretilen radyal çift emişli fanlarda aşağıdaki yüksek performans özellikleri bulunur:
Yüksek hava debisi (m³/h)
Güçlü statik basınç kapasitesi
Alüminyum, galvaniz veya çelik pervaneler
Seyrek kanat – Sık kanat seçenekleri
Düşük enerji tüketimli motorlar
IE2 / IE3 verim sınıfı motorlar
Kayış kasnak tahrikli / direkt akuple çeşitleri
Sessiz çalışma (akustik izolasyon uyumlu)
Statik – dinamik balans %100 alınmış rotor
Zorlu ortama uygun gövde kaplamaları
Yüksek verimli aerodinamik kanat tasarımları
Bu özellikler, ileride oluşabilecek performans kayıplarını minimize eder; uzun ömürlü çalışmayı garanti eder.
Radyal Çift Emişli Fanların Avantajları
Çok yüksek hava debisi sağlar.
Aynı debiye sahip tek emişli fanlara göre daha kompakt, daha güçlü çalışır.
Sessizdir — titreşim absorbe sistemi ile.
Enerji tasarrufludur, fazla yük bindirmeden çalışır.
HVAC sistemleriyle uyumludur.
Filtreli sistemlerde performans düşmez.
Kolay bakım – uzun ömür sağlar.
Çok yüksek hava yükü altında bile stabil çalışma sunar.
Bu fanlar, ağır şartlarda 24/7 çalışma için ideal tasarıma sahiptir.
Radyal Çift Emişli Fan Tipleri (Detaylı)
1. Kayış-Kasnak Tahrikli Çift Emişli Radyal Fanlar
Gürültü seviyesi düşük
Büyük debiler için ideal
Motor ısıdan etkilenmez
Ayarlanabilir devir avantajı
2. Direkt Akuple Çift Emişli Radyal Fanlar
Kompakt tasarım
Bakım maliyeti düşüktür
Enerji verimliliği yüksektir
3. Sık Kanatlı / Seyrek Kanatlı Çift Emişli Fanlar
Seyrek kanatlı: Tozlu ortamlarda tıkanma yapmaz
Sık kanatlı: Yüksek basınç ve düşük gürültü için ideal
4. Yalıtımlı – Hücreli Tip Uyumlu Çift Emişli Fanlar
Hücreli fan sistemlerinde performans kaybı olmadan çalışır.
Radyal Çift Emişli Fan Seçiminde Dikkat Edilmesi Gerekenler
İhtiyaç duyulan hava debisi (m³/h)
Gerekli statik basınç (Pa)
Çalışma ortamı (tozlu / yağlı / kirli hava)
Filtrasyon kullanımı
Montaj tipi ve kanal yapısı
Enerji tüketimi ve motor verim sınıfı
Gürültü seviyeleri
Bu değerlere göre mühendislik hesabı yapılmalı; yanlış fan seçimi ciddi performans kayıplarına yol açabilir.
Çift Emişli Radyal Fan
“radyal çift emişli fan” “çift emişli fan” “radyal fan” “çift emişli radyal fan” “santrifüj fan” “double inlet fan” “çift emişli salyangoz fan” “kanal tipi radyal fan” “kayış kasnaklı radyal fan” “direkt akuple radyal fan” “yüksek debili radyal fan” “endüstriyel radyal fan” “HVAC radyal fan” “hücreli tip fan uyumlu radyal fan” “ticari havalandırma fanı” “fabrika havalandırma fanı” “yüksek basınç fanı” “seyrek kanatlı radyal fan” “sık kanatlı radyal fan” “radyal fan fiyatları” “çift emişli fan modelleri” “çift emişli fan fiyatı” “çift emişli havalandırma fanı” “çift girişli radyal fan” “çift emişli aspiratör” “radyal aspiratör” “endüstriyel havalandırma fanı” “radyal çift emişli fan teknik özellikleri”
Neden Suvsan Radyal Çift Emişli Fanlar?
Suvsan, yüksek mühendislik yaklaşımı ile ürettiği radyal çift emişli fan modelleri ile endüstriyel havalandırmada güçlü, verimli ve uzun ömürlü çözümler sunar.
Yüksek kalite gövde
Sessiz ve güçlü çalışma
Enerji tasarruflu motorlar
Yüksek hava debisi
Teknik destek
Yedek parça – servis kolaylığı
Suvsan radyal çift emişli fanlar; endüstriyel tesisler, fabrikalar, HVAC santralleri, ticari mekanlar ve tüm profesyonel havalandırma alanlarında güvenle tercih edilir.
