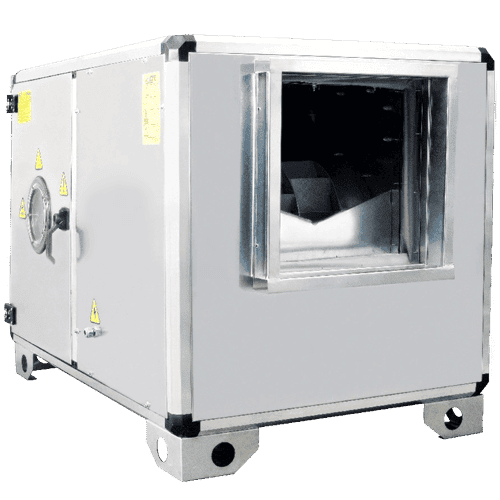

HCRD | Hücreli Aspiratör
HCRD Radyal Hücreli Fanlar
HCRD Serisi Seyrek Kanatlı Çift Emişli Hücreli Aspiratörler
Çift emişli radyal santrifüj hücreli fanlar 1.000m³/h ile 20.000 m³/h debileri arasında değişik boyutlarda üretilmektedir. Hücre panelleri 20 mm kalınlıkta ve 70 kg/m³ yoğunlukta kaya yünü izolelidir. Titreşimsiz çalışma özelliğine sahip, düşük enerji ile maksimum verim sağlarlar. Malzeme Gövdesi; Galvaniz sacdan üretilmiştir. 20 mm kalınlığında kaya yünü izolelidir. Alüminyum kafes yapısında imal edilirler.
Radyal fan, öne eğimli seyrek kanat yapısında galvaniz sacdan imal edilmiştir. Hız Kontrolü Kayış kasnak sistemiyle elde edilir.
Özellikler
HCRD Çift Emişli Seyrek Kanatlı Radyal Fanlı, Kayış Kasnak Tahrikli Hücreli Aspiratör / Vantilatör
| Özellik | Detay |
|---|---|
| Gövde Paneli | 20 mm / 70 kg/m³ kaya yünü izoleli panel |
| Fan Tipi | Öne veya geriye eğimli seyrek kanatlı, çift emişli radyal fan |
| Tahrik Sistemi | Kayış kasnak tahrikli |
| Motor | IE2 / IE3 AC elektrik motoru |
| Enerji Beslemesi | 220V / 380V |
| Kontrol Özelliği | Gözetleme camı |
| Montaj | Kanal montajına uygun tasarım |
| Menşei | Türkiye |
| Kullanım Alanları | İş yerleri, ofisler, fabrikalar, hastaneler, restoranlar, toplantı salonları, süpermarketler, alışveriş merkezleri, depolar ve hangarlar. |
HCRD-280-2,00-T-2K
Güç / Voltaj: 380V / 1,50 Kw
Devir: 2880 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 5,500 m3/h / 400 Pa
Ebatlar: 1050*750*750 mm
Emiş / Atış: 650*350 / 361*361 mm
HCRD-280-3,00-T-2K
Güç / Voltaj: 380V / 2,20 Kw
Devir: 2880 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 6,500 m3/h / 450 Pa
Ebatlar: 1050*750*750 mm
Emiş / Atış: 650*350 / 361*361 mm
HCRD-315-3,00-T-2K
Güç / Voltaj: 380V / 2,20 Kw
Devir: 2880 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 7,500 m3/h / 450 Pa
Ebatlar: 1100*850*850 mm
Emiş / Atış: 750*400 404*404 mm
HCRD-315-4,00-T-2K
Güç / Voltaj: 380V / 3,0 Kw
Devir: 2880 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 8,500 m3/h / 500 Pa
Ebatlar: 1100*850*850 mm
Emiş / Atış: 750*400 / 404*404 mm
HCRD-355-4,00-T-2K
Güç / Voltaj: 380V / 3,0 Kw
Devir: 2880 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 10,000 m3/h / 425 Pa
Ebatlar: 1200*900*900 mm
Emiş / Atış: 800*500 / 453*453 mm
HCRD-355-5,50-T-2K
Güç / Voltaj: 380V / 4,0 Kw
Devir: 2880 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 11,500 m3/h / 375 Pa
Ebatlar: 1200*900*900 mm
Emiş / Atış: 800*500 / 453*453 mm
HCRD-400-5,50-T-2K
Güç / Voltaj: 380V / 4,0 Kw
Devir: 2880 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 13,000 m3/h / 400 Pa
Ebatlar: 1240*1000*1000 mm
Emiş / Atış: 900*550 / 507*507 mm
HCRD-400-7,50-T-2K
Güç / Voltaj: 380V / 5,50 Kw
Devir: 2900 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 14,500 m3/h / 500 Pa
Ebatlar: 1240*1000*1000 mm
Emiş / Atış: 900*550 / 507*507 mm
HCRD-450-7,50-T-4K
Güç / Voltaj: 380V / 5,50 Kw
Devir: 1465 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 16,000 m3/h / 500 Pa
Ebatlar: 1400*1100*1100 mm
Emiş / Atış: 1000*600 /569*569 mm
HCRD-450-10,0-T-4K
Güç / Voltaj: 380V / 7,50 Kw
Devir: 1465 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 18,500 m3/h / 600 Pa
Ebatlar: 1400*1100*1100 mm
Emiş / Atış: 1000*600 /569*569 mm
HCRD-500-10,0-T-4K
Güç / Voltaj: 380V / 7,50 Kw
Devir: 1465 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 21,000 m3/h / 500 Pa
Ebatlar: 1600*1200*1200 mm
Emiş / Atış: 1100*650 / 638*638 mm
HCRD-500-15,0-T-4K
Güç / Voltaj: 380V / 11,0 Kw
Devir: 1470 dd
Fan: Geriye Eğimli Seyrek Kanat, Çift Emişli
Fan Debisi: 25,000 m3/h / 500 Pa
Ebatlar: 1600*1200*1200 mm
Emiş / Atış: 1100*650 / 638*638 mm
